XGN66-12(Z)型固定式封闭开关设备

XGN66-12(Z)型固定式封闭开关设备概述:

XGN66-12型固定式封闭开关设备(以下简称开关柜)是我公司新一代高压电器成套产品，符合国家标准GB3906《-35kV交流金属封闭开关设备》电力部DLT404《户内交流高压开关柜订货技术条件》的要求，也满足国际标准IEC60298《1kV以上52kV以下交流金属封闭开关设备和控制设备的要求》。
该产品吸收了国外的先进技术，它体积小，仅是普通开关柜体积的50%；断路器具有可靠性高，性能好；“五防”联锁机构可靠、简单等优点。开关柜是3.6、7.2、12kV三相交流电50Hz单母线分段的户内成套装置，作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能，可使用在各类型发电厂、变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。

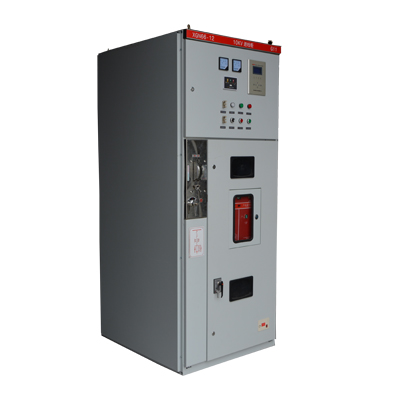

XGN66-12型固定式封闭开关设备

固定式封闭开关设备型号含义:

固定式封闭开关设备适用范围:

◆海拔高度不超过1000m；
◆环境温度：－25℃～+40℃，24小时内平均温度不超过+35℃；
◆水平倾斜度不大于3℃；
◆地震烈度不超过8℃；
◆无剧烈振动和冲击及爆炸危险场所；

固定式封闭开关设备结构特点:

◆柜体采用优质角钢焊接而成；
◆断路器室位于柜体中(下)部，安装、调试、维护方便。标准配装QCE1断路器，并设有压力释放通道，确保人身安全；
◆采用先进可靠的旋转式隔离开关，可在主母线带电下安全进入断路器室检修；
◆整柜防护等级IP2X；
◆设有可靠功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求；
◆具有可靠的接地系统；
◆门上装有观察窗，可清楚观察到柜内元件地工作状态；
◆操作机构闭锁采用同XGN2-12柜用的JSXGN闭锁机构，简单可靠方便实用；
◆进出线电缆低于柜体前部，方便用户连接。

主要技术参数：
开关柜主要技术参数及元件型号：

真空断路器主要技术参数：
