HXGN-12箱型固定式环网开关设备

HXGN-12箱型固定式环网开关设备概述：

（1）HXGN17□-12型箱型固定式金属封闭开关设备(简称环网柜)，额定电压12kV、额定频率50Hz的交流高压成套设备装置，主要用于三相交流环网，终端配电网和工业用电设备，起接受、分配电能和保护等作用，它也适于装入箱式变电站。

（2）本产品符合GB3906《3~35kV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》、IEC60298《 额定电压1KV以上52KV及以下交流金属外壳开关设备和控制设备》、IEC60694《高压开关设备和控制设备共用条款》标准的要求。并具有“五防”联锁功能。

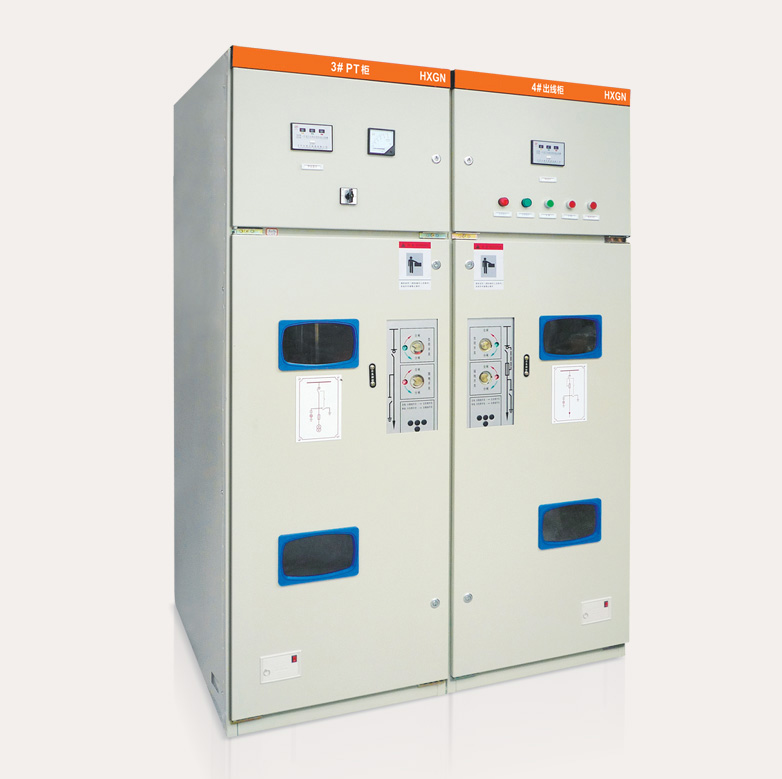

HXGN-12箱型固定式环网开关设备

HXGN-12箱型固定式环网开关设备正常使用条件:

■ 周围环境温度上限+40℃，下限-15℃；

■ 海拔高度不大于1000m；

■ 相对温度日平均值不大于95%，月平均值不大于90%；

■ 无火灾、爆炸危险及剧烈振动的场所；

■ 周围空气无腐蚀性或可燃性气体，水蒸汽和导电性尘埃等明显污染。

HXGN-12箱型固定式环网开关设备结构特点:

■ 采用全组装结构，轻巧美观，可任意组合安装，便于无限扩展延伸；

■ 既可配FN12-12型压气式负荷开关、组合电器，也可配FZN25-12型真空负荷开关、组合电器；

■ 体积小，免维修，三相联动结构，具有明显的隔离断口；

■ 负荷开关、组合电器，其安装方式灵活，可左右侧装、正装、倒装(FZ N 25不可倒装)；

■ 可手动和电动操作，可具有远方遥控功能；

■ 设有完善可靠的机械联动、联锁装置，完全达到“五防“功能；

a、负荷开关合i7时，接地开关无法合i7，前门无法打开；

b、负荷开关分闸时，接地开关可以合l，当接地开关处于合闸时，前门可以打开；

c、接地开关合闸时，负荷开关无法合闸，前门板可以打开；

d、接地开关分闸时，负荷开关可以分、合闸，前门板无法打开；

e、电缆下进线时，在进线有电时，无论负荷开关处于合闸或分闸位置电磁锁控制前门板，使其 无法打开；(除用专用钥匙紧急解锁外)

■ 负荷开关采用联动防护绝缘活门或透明绝缘罩，遮挡带电触头，确保人身安全；

■ 采用正面操作维护，可靠墙安装；

■ 前面门装有观察窗，可清楚观察柜内元件工作状况；
