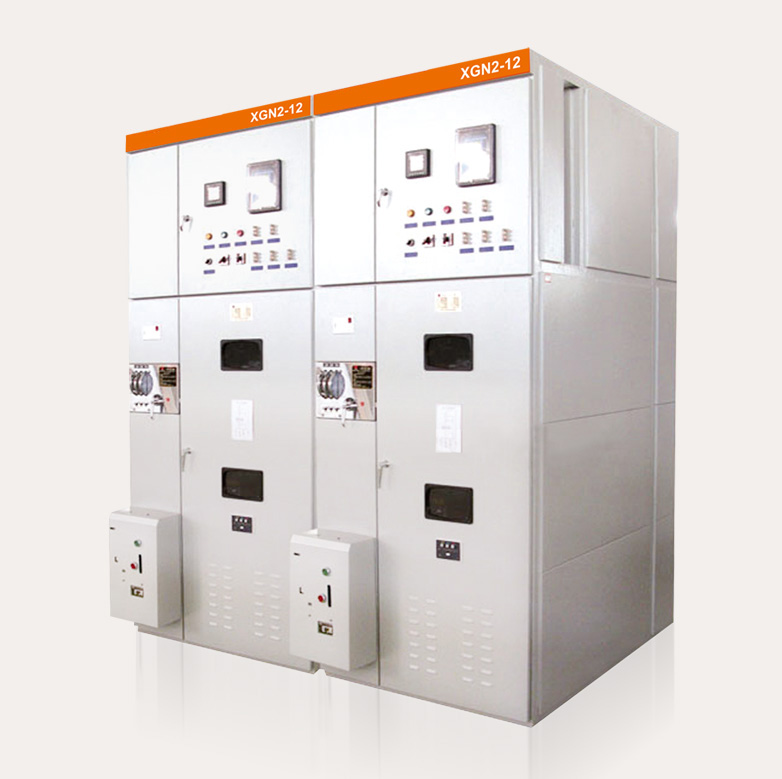

XGN2-12箱型固定式金属开关设备
XGN2-12箱型固定式金属开关设备概述：
（1）XGN2-12箱型固定式金属开关设备(简称开关柜)，用于额定电压为 3.6、7.2、12kV三相交流50Hz系统中作为接受与分配电能之用，特别适合于频繁操作的场合，其母线系统为单母线，(并可派生出单母线带旁路和双母线结构)。
（2）本产品符合GB3906《3~35kV交流金属封闭开关设备》、IEC60298《 额定电压1KV以上52KV及以下交流金属外壳开关设备和控制设备》标准的要求。并具有两部提出的“五防”闭锁功能。
（3）本开关柜的主开关采用ZN28A-12系列、ZN12-12系列或VS1-12系列真空断路器，配用CD17系列电磁操动机构或CT17/CT19系列弹簧操动机构，隔离开关采用GN30-12旋转式隔离开关、GN22-12大电流隔离开关系列产品。
XGN2-12箱型固定式金属开关设备
XGN2-12箱型固定式金属开关设备正常使用条件:
■ 环境湿度：上限＋40℃；下限-15℃（特殊工艺下，可达-45℃）；
■ 海拔高度：不超过1000m（超过1000m时可与我公司技术部协商生产）；
■ 相对湿度：日平均不超过95%；
月平均相对湿度不超过90%；
■ 地震烈度不超过8度；
没有火灾、爆炸危险．严重污秽、化学腐蚀及剧烈震动的场所。
XGN2-12箱型固定式金属开关设备结构特点:
■ XGN2-12箱型固定式为金属封闭开关设备，柜体骨架由角钢焊接而成，柜内为断路器室、母线室、电缆室、继电器室等。室与室之间用铁板隔开。
■断路器室在柜体前下部，断路器的转动由拉杆与操动机构连接，断路器上接线端子与上隔离开 关连接，断路器下接线端子与电流互感器连接，断路器室还设有压力释放通道，若内部电弧发生 时，气体可通过排气通道将压力释放。
■母线室在柜体后上部，为了减小柜体高度，母线呈现品形排列，以7350N抗弯强度的绝缘子支持， 母线与上隔离开关上接线端子连接，相邻两柜母线室之间可隔离。
■电缆室在柜体下部的后方，电缆室内支持绝缘子可设有带电显示装置，电缆固定在支架上,对于 主接线为联络方案时，本室则为联络电缆室。继电器室在柜体上部前方，室内安装各种继电器等,室 内有端子排支架，门上可安装指示仪表、信号元件等二次元件,顶部还可布置二次小母线。
■断路器的操动机构装在正面左边位置，其上方为隔离开关的操作及联锁机械。开关柜为双面维 护，前面检修继电器的二次元件，维护操动机构，机械联锁及传动部分，检修断路器。后面维修主母 线和电缆终端，在断路器室和电缆室均装有照明灯。前门的下方设有与柜宽方向平等的接地母线。
■开关柜采用相应的机械闭锁装置，此闭锁结构简单操作方便，五防可靠(闭锁见图）
a、本闭锁只有在断路器确实分断后，才能将手柄从"工作"位置拉出右旋至"分断"闭锁位置， 分合隔离开关，防止了带负荷分合隔离开关；
b、当断路器和上下隔离均处于合闸状态，手柄处于"工作位置"时，前柜门不能打开，防止误入 带电间隔；
c、当断路器和上下隔离开关均处于合闸状态，手柄不能转至"检修〃或〃分断闭锁〃位置，避免 误分断路器，当手柄处在"分断闭锁〃位置时,只能分上下隔离，不能合断路器，避免了误合断路器；
d、当上下隔离未分闸，接地开关就不能合上，手柄不能从"分断闭锁，，位置旋至"检修"位置， 可防止带电挂地线。
注：根据开关设备方案不同，有的方案不带下隔离，或将下隔离改用接地开关，其闭锁和五防均 能达到要求。
