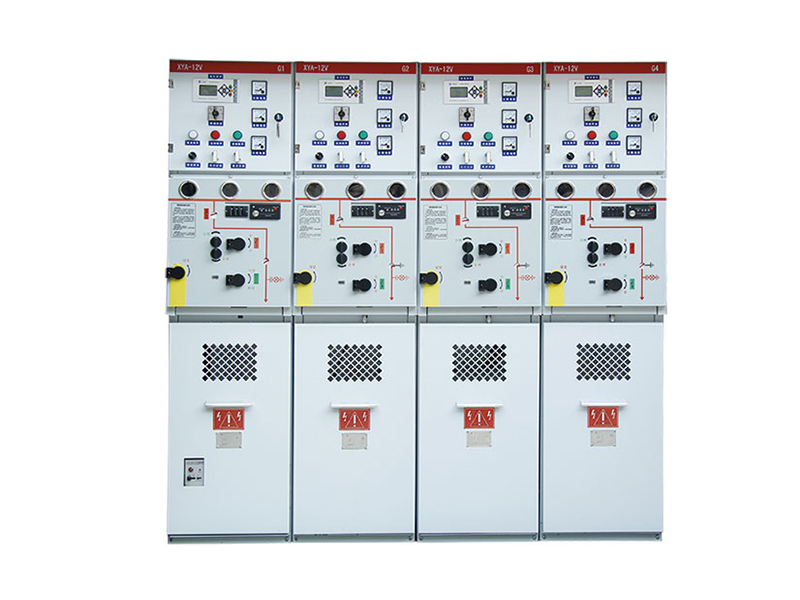

ZHGT固体绝缘环网柜
一、固体绝缘环网柜的概述：
是一种集外固封，绝缘母线及组合单元小型化三种技术于一体，开关与高压带电部件采用环氧树脂进行整体浇注，以环氧树脂固封作为带电体对地及相间绝缘的新型配电设备。固体绝缘环网柜不排放任何有毒物质，无漏气爆炸与内部燃弧的隐患，具有绝缘性能高，整体强度高，免维护等特点。 固体绝缘环网柜根据不同的配置，可实现开断负荷电流、开断短路电流、双电源进线手动与自动切换、电流速断保护、小电流接地系统的单相接地保护、通信等功能。
二、固体绝缘环网柜的构成及原理：

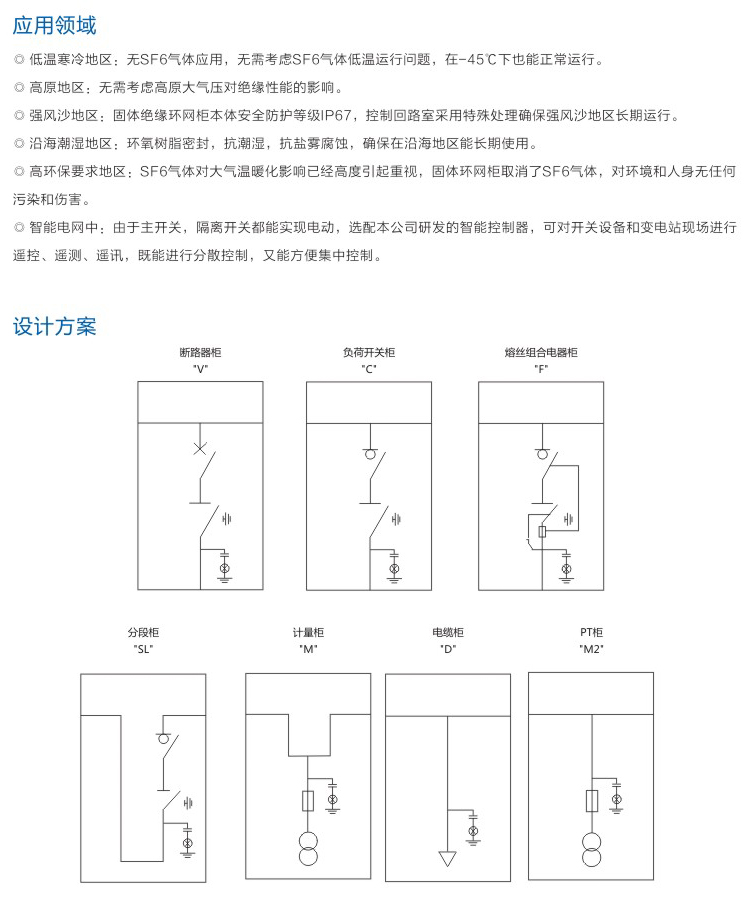

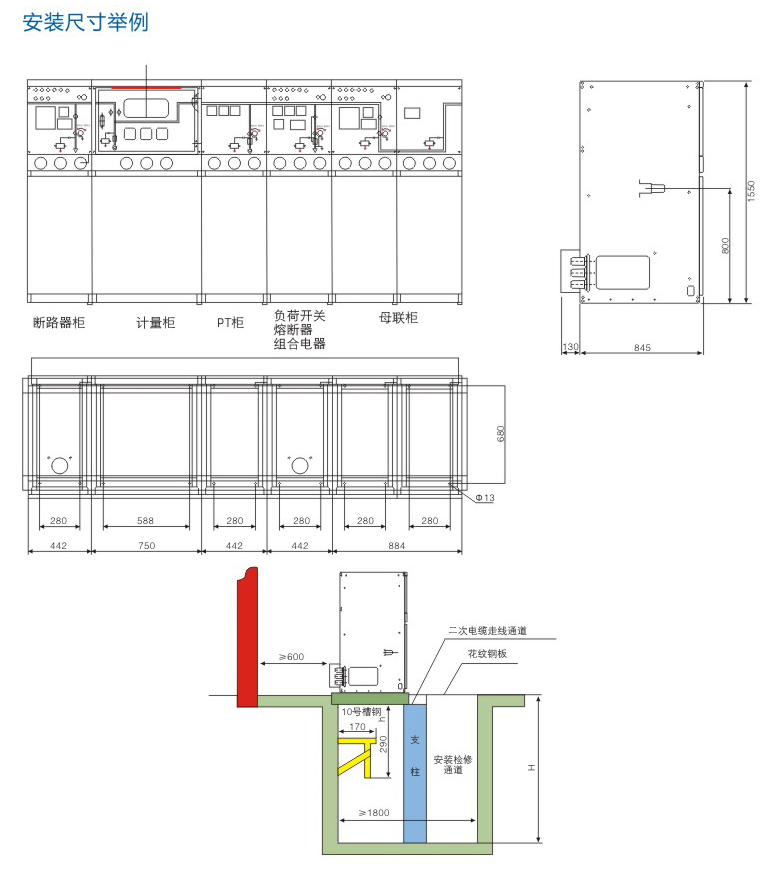

1.固体绝缘环网柜的构成：

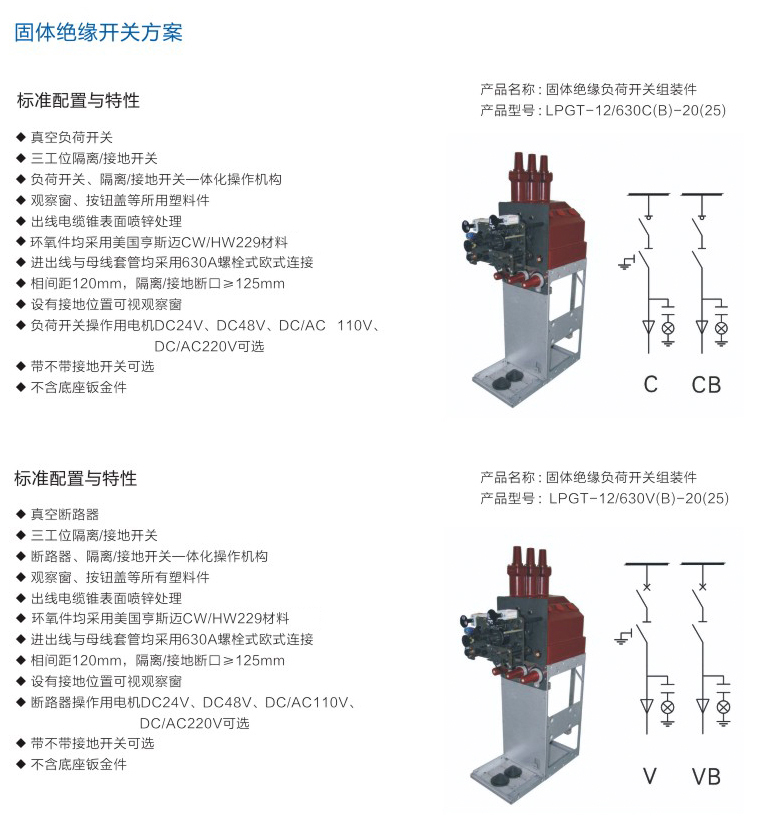

V单元（断路器单元）
C单元（负荷开关单元）

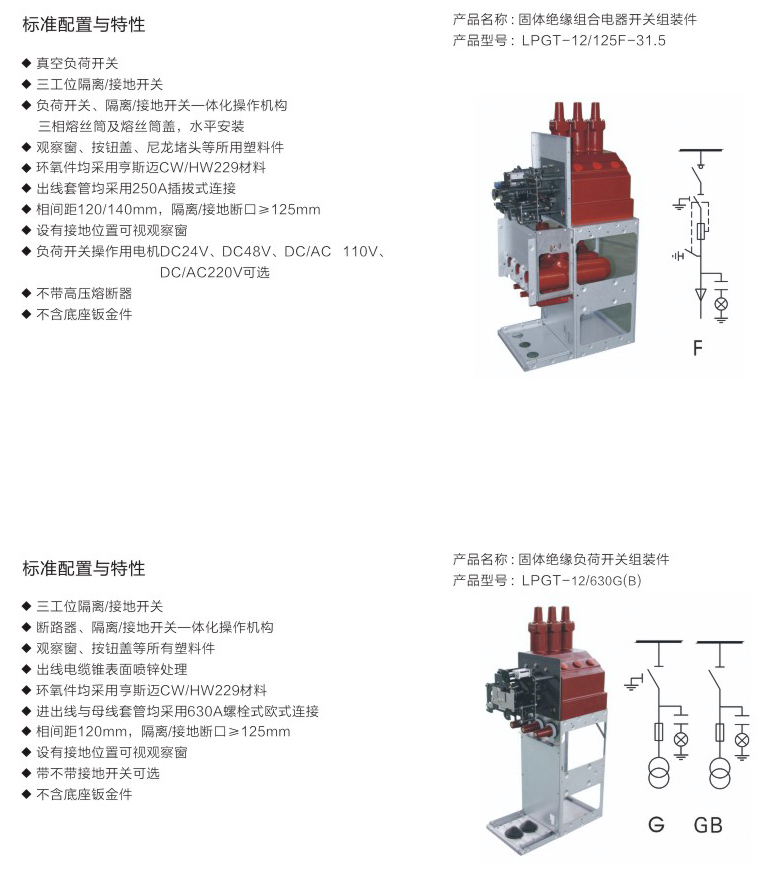

F单元（组合电器单元）

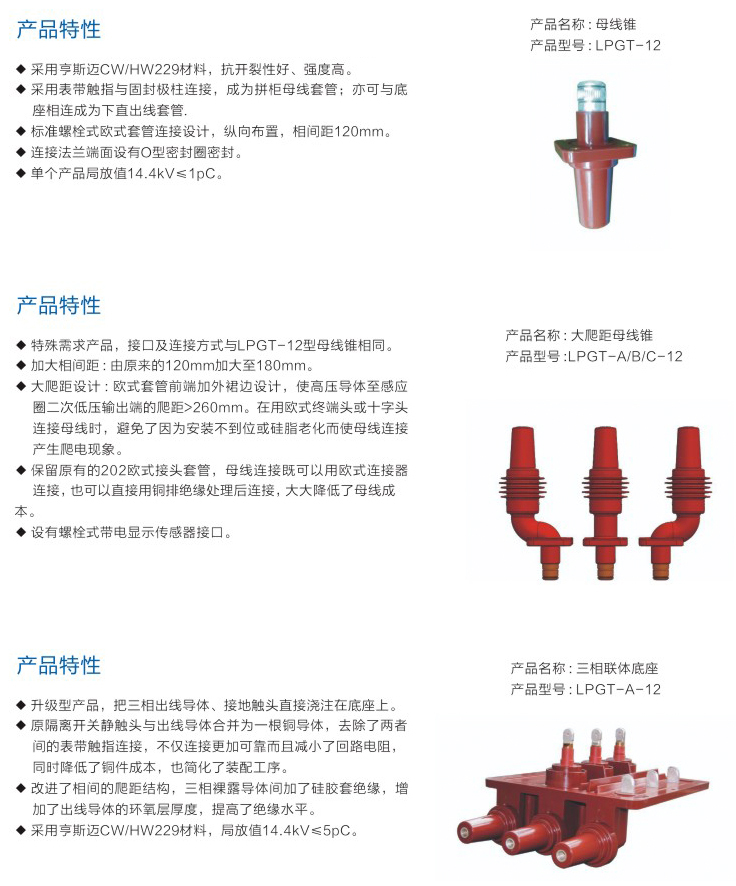

注：每个单元可以单独使用也可自由扩展，其结构分为仪表室，操作机构，一次部份。仪表室可配备微机保护装置（控制器），机构为专用的弹簧操作机构，一次部份采用APG自动凝胶工艺，将开关和灭弧室完全固封在环氧树脂中，并有专用接头和母线相连。

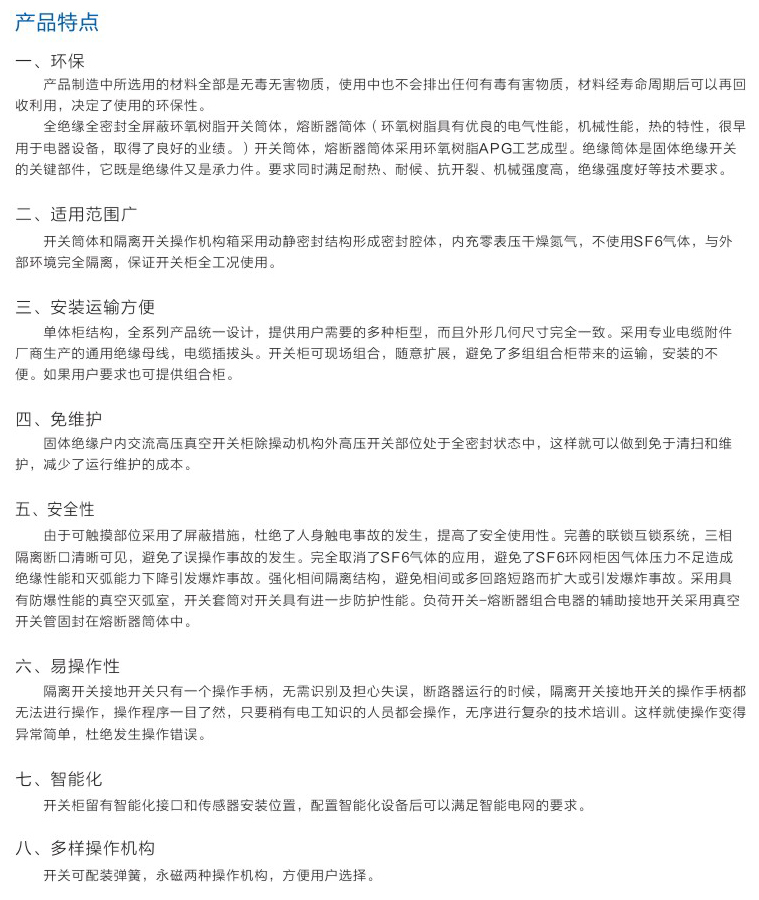

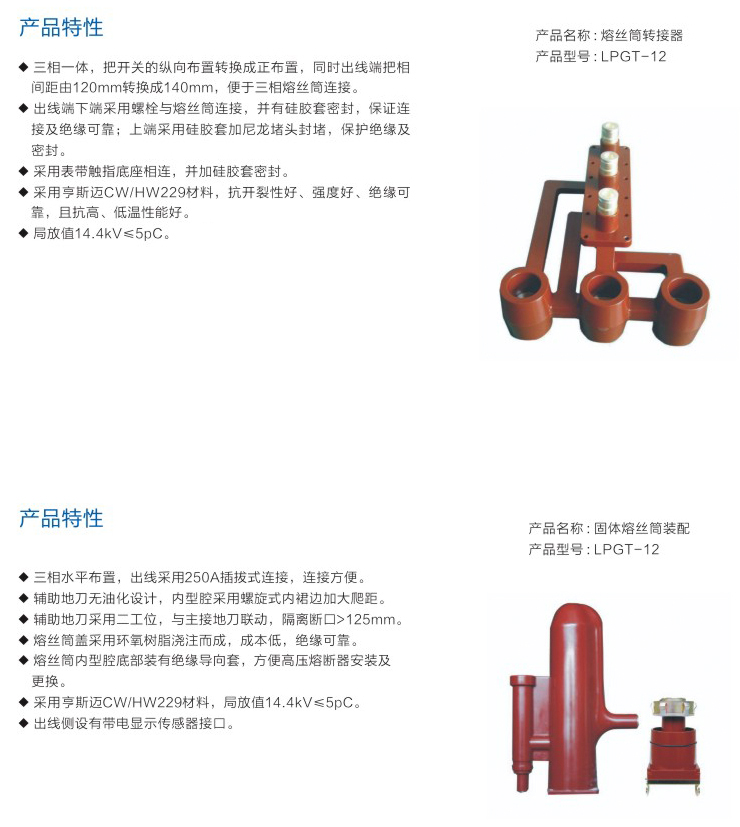

2.固体绝缘环网柜的产品特性：
灭弧室的设计开关选用的灭弧室采用专用的铜铬触头材料，R型纵磁场触头，以及完全一次封排工艺，该灭弧室开断短路电流能力及稳定性、电寿命、温升以及绝缘水平都教之前的灭弧室(铜铝触头材料、杯状纵磁场触头结构、以及不完全一次封排工艺)有了明显提高。
操动机构的设计机构采用与开关配合一体的弹操机构即隔离开关和主开关弹操机构为一整体、可方便实现互锁，切机构零件少。减少了不必要的传动环节，可靠性高且可根据用户需要配手动、电动操作。
一次部分工艺设计开关一次部分采用APG自动凝胶工艺、将导电回路完全固封在环氧树脂中、并且三相分体式、这种设计充分考虑了国家标准和残酷环境下使用的有关要求、配合防洪型可触摸专用插头、及微机保护真正实现全密封、全绝缘、免维护、小型化、智能化的配电要求。

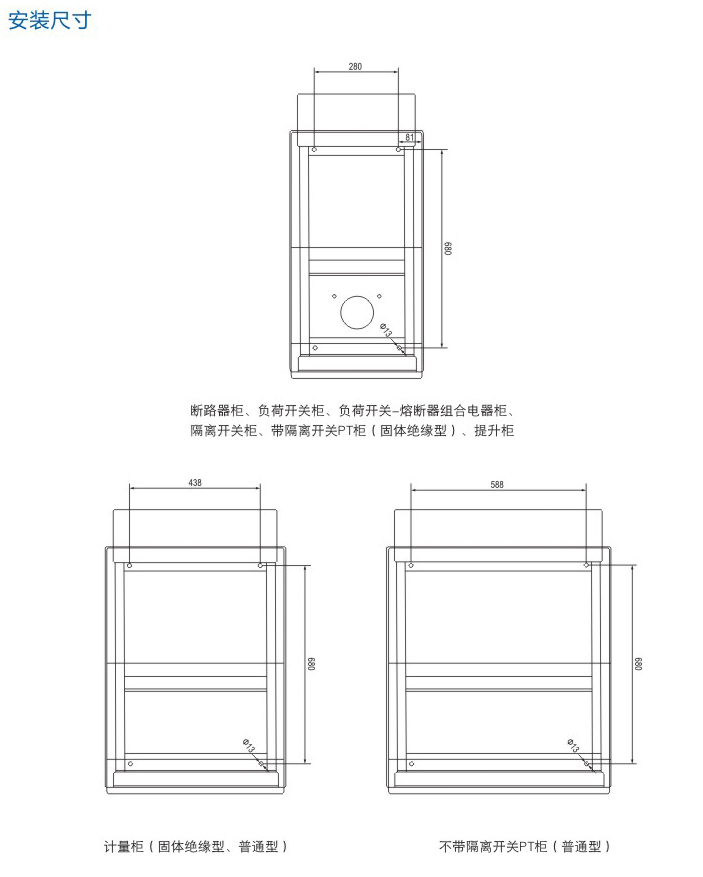

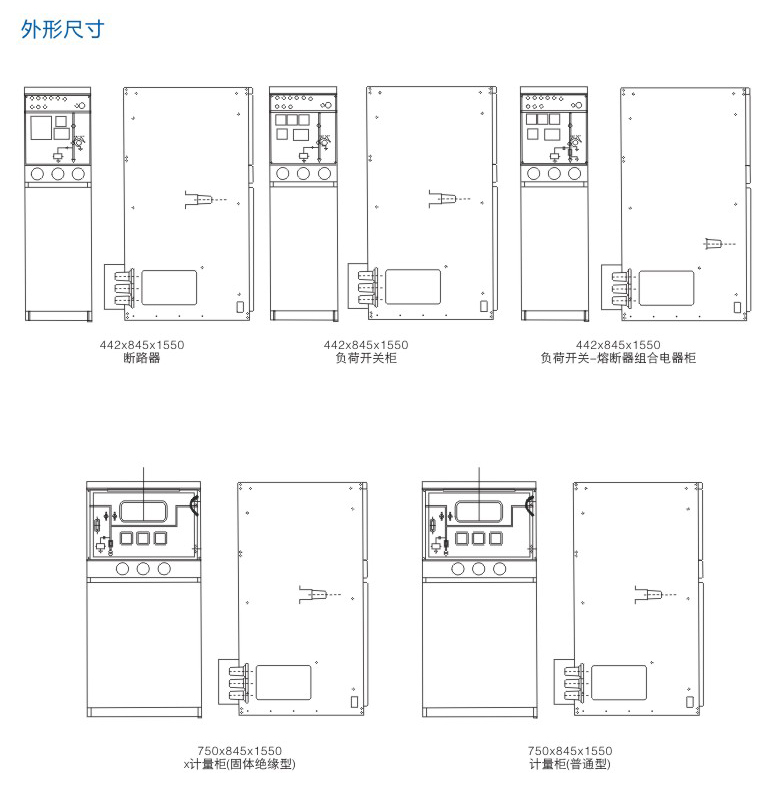

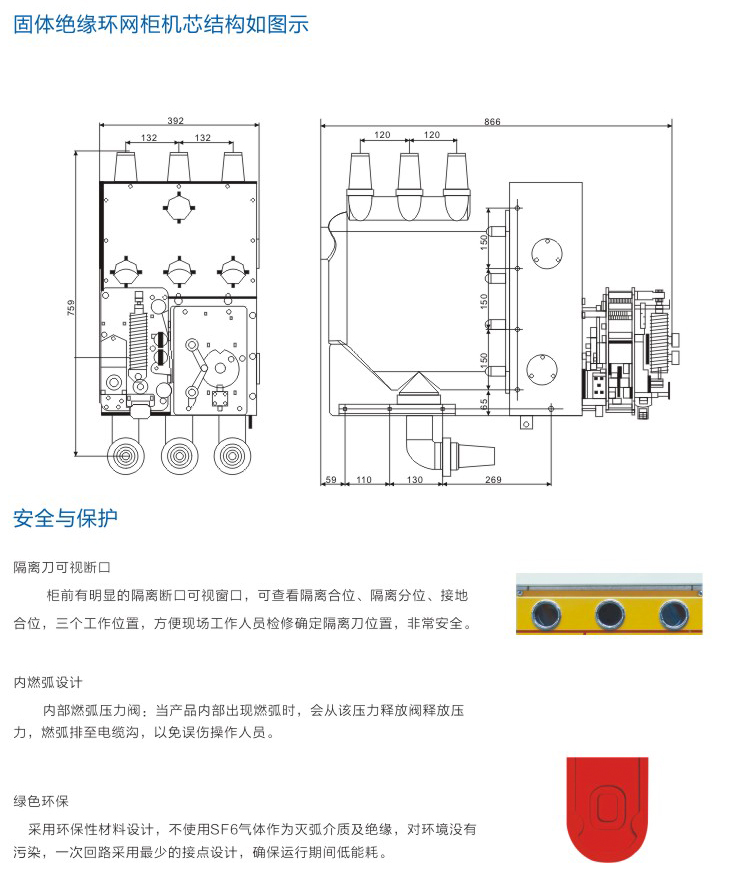

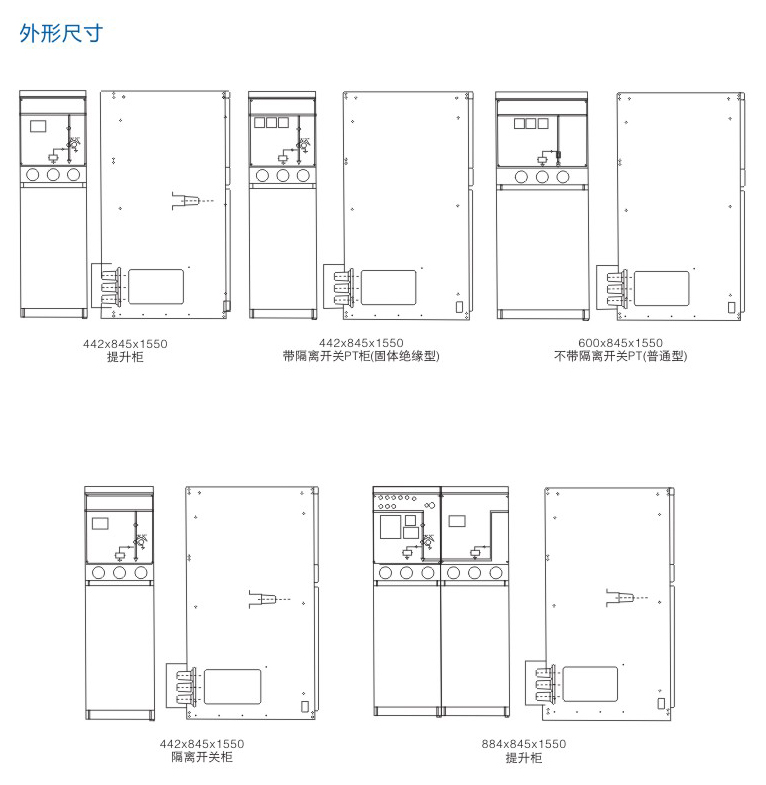

固体绝缘环网柜实现了绿色环保，无污秽，体积小，安全可靠并与智能化结合的免维护的新一代产品，其单个单元宽400MM，深750MM，高1140MM，可单独使用也可并柜，是真空技术与绝缘技术的完美结合，在灭弧和绝缘性能上完全取代了SF6气体，符合国家提昌的电气产品减少废气污染的要求。
发展趋势：固体绝缘环网柜全面取代SF6环网柜。
三、产品的主要技术参数：
特性参数 V单元 C单元 F单元
额定电压（kV） 12 12 12
额定频率（Hz） 50 50 50
额定电流（A） 630 630 630
额定短路开断电流（kA） 31.5 / 31.5
额定电缆充电开断电流（A） / 10 10
额定短时耐受电流（kA） 31.5 20 /
额定短时耐受时间（S） 3 3 /
额定峰值耐受电流（kA） 80 50 /
额定短路关合电流（峰值）(kA) 80 50 /
额定开断转移电流（A） / / 3150
