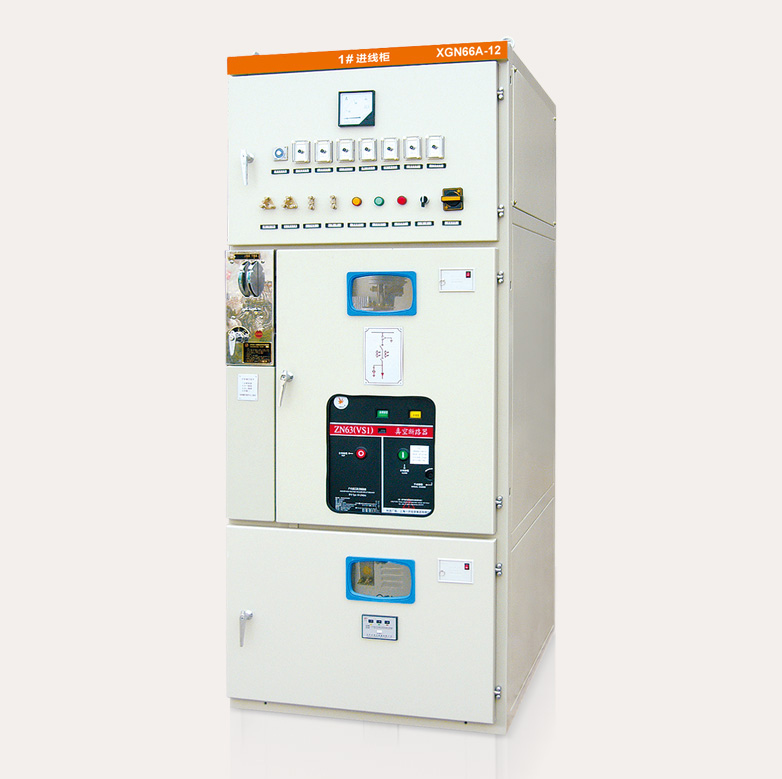

XGN66A-12型箱式固定式交流金属封闭开关设备

XGN66A-12型箱式固定式交流金属封闭开关设备似下简称开关柜漣用于3_6~12kV三相交流 50Hz^统中作为接受与分配电能的装S ,适合于频繁操作的场所和配装油开关的开关柜改造之用•其母线系统为单母线系獅单母线分段系统。符合国家标准哪906《3~35喊流金属封闭开关设备》和电力部DL/T404《户内交流高压开 关柜订货技术条件}、也满足国际标准丨EC60298《额定电压1KV以上52KVS以下交流金属外売开 关设备和控制设备》标准的要求.开关柜外形美观、体积小、具有芫整可靠的防误操作功能，开关 柜内配装的主开关VS1-12S或ZN28-1趣其空断路器,隔离开关采用GN30-12、GN19-10型隔 离开关,娜开关采用JN15-1趣接地开关。
正常使用条件：
■ 环境温度：最局+40℃ ,最低—15℃
■海拔高度：不超过1000m ;
■相对湿度：日平均值不超过95% ；月平均不超过90% ；
■地震强度不超过8级；
■无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
结构特点：
■ 开关柜为箱式固定式结构，柜体由薄板和角钢焊接而成。开关柜后上部为主母线室，室顶部设有
压力释放装置;前上部为继电器室，小母线可从室底部用电缆连接，开关柜中下部贯通，母线室通过 GN30型旋转式隔离开关与中下部保持电气连接；中部安装真空断路器，下部安装接地开关或出线侧 隔离开关；后部安装电流互感器、电压互感器、避雷器，一次电缆从柜后下部出线；柜底布置有接地 母线，贯穿于整排开关柜;隔离开关与接地开关在柜前左部操作。
■开关柜采用相应的机械闭锁装置，此闭锁结构简单，操作方便，五防可靠
a. 本闭锁只有在断路器确实分断后，才能将手柄从"工作"位置拉出右旋至"分断"闭锁位置， 分合隔离开关，防止了带负荷分合隔离开关。
b. 当断路器和上下隔离均处于合闸状态，手柄处于"工作位置"时，前柜门不能打开,防止误入 带电间隔；
c. 当断路器和上下隔离开关均处于合闸状态，手柄不能转至"检修〃或"分断闭锁〃位置，避免 误分断路器，当手柄处在"分断闭锁〃位置时，只能分上下隔离，不能合断路器，避免了误合断路 器。
d. 当上下隔离未分闸，接地开关就不能合上,手柄不能从〃分断闭锁"位置旋至"检修〃位置， 可防止带电挂地线。
注：根据开关设备方案不同，有的方案不带下隔离，或将下隔离改用接地开关，其闭锁和五防均 能达到要求。
